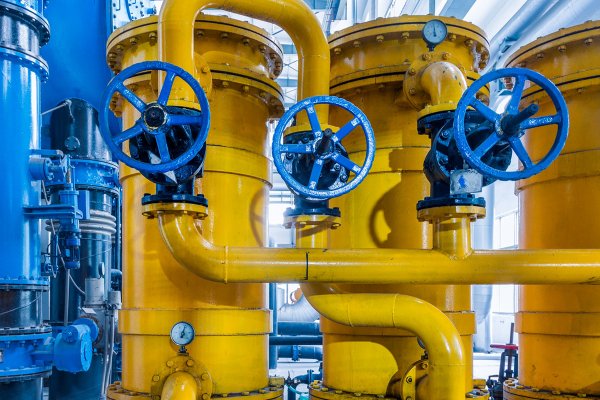

Endüstriyel vana ve boru sistemlerinde, PN ifadesi “Pressure Nominal” anlamına gelir ve ürünün dayanabileceği maksimum çalışma basıncını bar cinsinden belirtir. Projenin basınç değerine uygun olmayan bir vana seçimi, ciddi güvenlik riskleri ve ekipman arızalarına yol açabilir. En çok karşılaşılan basınç sınıflarından ikisi PN16 ve PN25’tir. Peki, bu iki değer arasındaki fark nedir ve hangi durumlarda tercih edilmelidir?

1. Basınç Dayanımı

  • PN16 → 16 bar’a kadar çalışma basıncına dayanır.

  • PN25 → 25 bar’a kadar çalışma basıncına dayanır.

Bu değerler 20°C sıcaklıkta geçerlidir. Sıcaklık arttıkça malzemenin dayanım gücü düşebilir, bu nedenle yüksek sıcaklık uygulamalarında daha yüksek PN sınıfı tercih edilebilir.

2. Uygulama Alanları

  • PN16: Orta basınçlı su tesisatları, HVAC sistemleri, sulama hatları, yangın tesisatları, düşük basınçlı endüstriyel proses hatları.

  • PN25: Yüksek basınçlı buhar hatları, petrokimya tesisleri, enerji santralleri, yüksek basınçlı pompa çıkışları, ağır endüstriyel prosesler.

3. Gövde ve Tasarım Farkları

PN25 sınıfı vanalar, PN16’ya göre daha kalın gövde yapısına, daha sağlam bağlantı elemanlarına ve yüksek basınca dayanacak tasarım detaylarına sahiptir. Bu, ürünün ağırlığını ve maliyetini artırabilir.

4. Maliyet ve Ekonomi

Daha yüksek PN değeri, daha fazla malzeme ve dayanım demektir. Bu nedenle PN25 ürünler genellikle PN16’ya göre daha pahalıdır. Ancak sistemde gereksiz yere yüksek PN kullanmak maliyeti artırırken, yetersiz PN seçmek de sistem güvenliğini tehlikeye atar.

5. Standartlar ve Uyum

Hem PN16 hem PN25, DIN ve EN standartlarında yaygın olarak bulunur. Flanş ölçüleri, cıvata delik düzenleri ve bağlantı tipleri, PN değerine göre farklılık gösterebilir. Bu nedenle mevcut boru hattına uyum açısından ölçü tabloları kontrol edilmelidir.

Sonuç

PN16 ve PN25 arasındaki temel fark, maksimum çalışma basıncıdır. Seçim yapılırken;

  • Çalışma basıncı

  • Sıcaklık

  • Akışkan tipi

  • Malzeme özellikleri

  • Standart uyumu

gibi kriterler dikkate alınmalıdır.

CNR Valve olarak, farklı PN değerlerinde geniş ürün yelpazemizle, her projeye uygun çözümler sunuyor, doğru ürün seçimi konusunda teknik danışmanlık sağlıyoruz.
