Çek Vana (Gönye Tip) / Check Valve (Angle Type)

Ürün Detayları

Uygulama Alanları:

Deniz Suyu, Tatlı Su, Yağ ve 220°C'ye Kadar Buhar Devrelerinde
Sea Water, Fresh Water, Oil and Steam Up to 220°C Systems

Çalışma Sıcaklığı:

Çalışma Sıcaklığı / Working Temp.: –10°C / 220°C
Çalışma Basıncı / Working Pressure: PN16
Face to Face Dimensions: TS EN 558-1

Teknik Özellikler:

Çalışma Şartları / Working Conditions: DIN 2401
Bağlantılar / Ends: DIN 1092-2

Renkler:

Pik Döküm Vanalar / Cast Iron Valves:
Mavi / Blue
Sfero Döküm Vanalar / Ductile Iron Valves:
Zeytin Yeşili / Olive Green
Sertifikalı Vanalar / Certificate Valves:
Lacivert / Ultramarine Blue

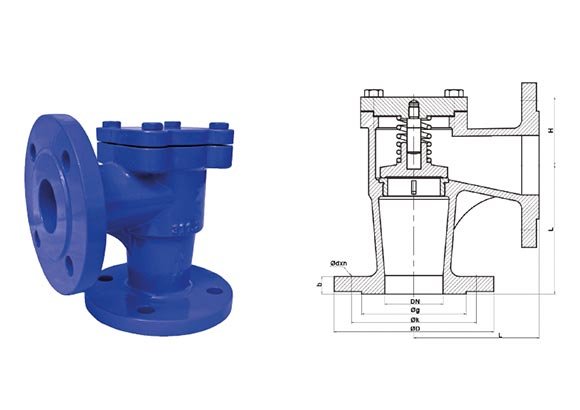

Çek Vana (Gönye Tip) / Check Valve (Angle Type)

Responsive Tablo

PARÇA ADI	PART NAME	MALZEME / MATERIAL
GÖVDE	BODY	GG25 / GGG40.3 / RG5-10
SİT	SEAT	BRONZE / AISI 420
KAPAK	BONNET	ST 37
MİL	STEM	AISI 420 / MS58
YAY	SPRING	AISI 304
KLAPE	DISC	RG5 / AISI 420
CONTA	GASKET	KLINGRIT
CİVATA	BOLT	8.8 STEEL

CODE IMPA	DN	0D	0K	0g	L	b	H	STROK	Odxn	KG
755855	15	95	65	45	90	14	50	9	14x4	3,5
755856	20	105	75	58	95	16	50	9	14x4	4
755857	25	115	85	68	100	16	54	12	14x4	5
755858	32	140	100	78	105	18	57	13	18x4	8
755859	40	150	110	88	115	18	69	15	18x4	9
755860	50	165	125	102	125	20	71	20	18x4	12
755861	65	185	145	122	145	20	77	22	18x4	16
755862	80	200	160	138	155	22	86	25	18x8	20
755863	100	220	180	158	175	24	110	30	18x8	31
755864	125	250	210	188	200	26	97	34	18x8	42
755865	150	285	240	212	225	26	129	42	22x8	54
