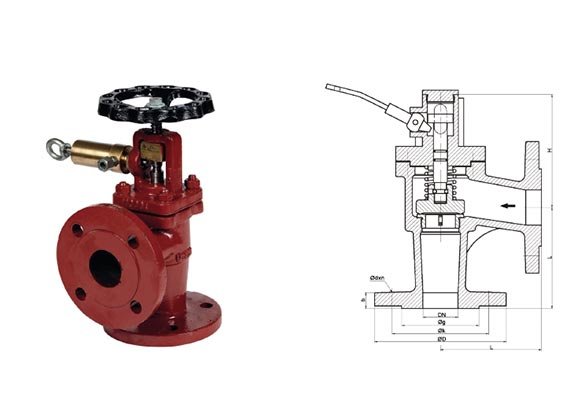

Dreyn Vanası (Gönye Tip - Yaylı) / Self Closing Valve (Angle Type

Yağ ve Dizel Sistemlerde / Oil and Fuel Systems

Çalışma Sıcaklığı / Working Temp.: –10°C / +220°C
Çalışma Basıncı / Working Pressure: PN16
Face to Face Dimensions: TS EN 558-1

Çalışma Şartları / Working Conditions: DIN 2401
Bağlantılar / Ends: DIN 1092-2
Vana Boyutları / Valve Dimensions: DIN 3202 F1

CODE IMPA	DN	ØD	Øk	Øg	L	b	H	L1	STROK	Ødxn	KG
874631	15	95	65	45	90	14	160	164	9	14x4	3,8
874632	20	105	75	58	95	16	160	164	9	14x4	4,5
874633	25	115	85	68	100	16	165	164	12	14x4	6,5
874634	32	140	100	78	105	18	170	164	13	18x4	7,4
874635	40	150	110	88	115	18	185	164	15	18x4	10,5
874636	50	165	125	102	125	20	190	167	20	18x4	13,5
874637	65	185	145	122	145	20	205	167	22	18x4	18
874638	80	200	160	138	155	22	250	167	25	18x8	23
874639	100	220	180	158	175	24	270	167	30	18x8	36
874640	125	250	210	188	200	26	315	200	34	18x8	54
874645	150	285	240	212	225	26	370	225	42	22x8	72

Dreyn Vanası (Gönye Tip - Yaylı) / Self Closing Valve (Angle Type - Spring Loaded)
