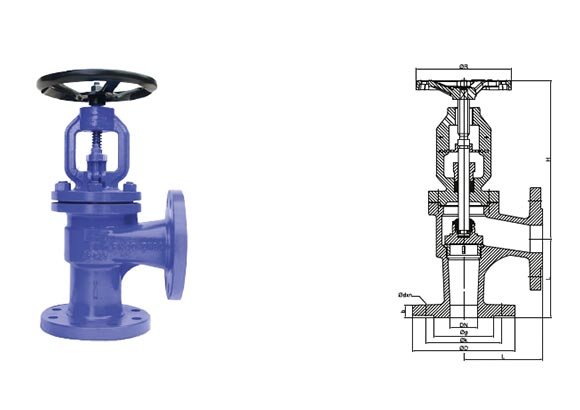

Glob Vana (Gönye Tip) / Globe Valve (Angle Type)

Ürün Detayları

Uygulama Alanları:

Deniz Suyu, Tatlı Su, Yağ ve 220°C'ye Kadar Buhar Devrelerinde
Sea Water, Fresh Water, Oil and Steam Up to 220°C Systems

Çalışma Sıcaklığı:

Çalışma Sıcaklığı / Working Temp.: –10°C / 220°C
Çalışma Basıncı / Working Pressure: PN16/PN25/PN40
Face to Face Dimensions: TS EN 558-1

Teknik Özellikler:

Çalışma Şartları / Working Conditions: DIN 2401
Bağlantılar / Ends: DIN 1092-2

Renkler:

Pik Döküm Vanalar / Cast Iron Valves: Mavi / Blue
Sfero Döküm Vanalar / Ductile Iron Valves: Zeytin Yeşili / Olive Green
Sertifikalı Vanalar / Certificate Valves: Lacivert / Ultramarine Blue

Glob Vana (Gönye Tip) / Globe Valve (Angle Type)

Parça Adı	Part Name	Malzeme / Material
Gövde	Body	GG25/GG40.3/GS-C25/RG5-10/CF8/CF8M
Sit	Seat	Bronze / AISI 420
Mil	Stem	AISI 420 / Ms58
İndikatör	Indicator	ST37
Kapak	Bonnet	GG25/GG40.3/GS-C25/RG5-10/CF8/CF8M
Klape	Disc	RG5 / AISI 420
Conta	Gasket	Klingerit / Graphite
Setskur	Screw	AISI 304
Salmastara	Packing	Graphite
Conta	Gasket	Klingerit / Graphite
Glen	Gland	GGG40.3
T Civata	T Bolt	6.8 Steel
Civata	Bolt	8.8 Steel
Hendil	Handwheel	GG25
Somun & Pul	Nut & Washer	Steel

Code IMPA	DN	OD	Ok	Og	L	b	OR	H	STROK	ODxn	KG
755246	15	95	65	45	90	14	110	184	9	14x4	4,26
755247	20	105	75	58	95	16	110	184	9	14x4	5,11
755248	25	115	85	68	100	16	110	197	11	14x4	6,3
755249	32	140	100	78	105	18	140	200	11	18x4	7,6
755250	40	150	110	88	115	18	140	232	18	18x4	9,46
755251	50	165	125	102	125	20	160	235	19	18x4	12,06
755252	65	185	145	122	145	20	160	248	22	18x4	16,91
755253	80	200	160	138	155	22	200	287	26	18x8	20,63
755254	100	220	180	158	175	24	220	320	32	18x8	36
755255	125	250	210	188	200	26	250	340	34	18x8	54
755256	150	285	240	212	225	26	300	405	42	22x8	72
755258	200	340	295	268	275	30	400	440	55	22x12	116
755259	250	405	355	320	325	32	500	510	65	26x12	169
755260	300	460	410	370	375	32	500	575	78	26x12	240
7552**	350	520	470	430	425	36	500	775	100	26x16	325
7552**	400	580	525	482	475	38	500	840	115	29,5x16	394
