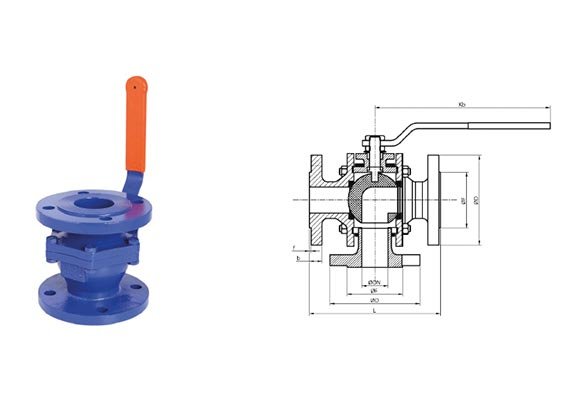

Küresel Vana (3 yollu, Flanşlı, T-L Port) / Ball Valve (3 Way, Flanged, T-L Port)

Su, Sıcak Su, Basınçlı Hava / Water, Hot Water, Steam, Pressurized Air

Çalışma Sıcaklığı / Working Temp.: –30°C / +200°C
Çalışma Basıncı / Working Pressure: PN16
Test: EN 12266-1

Bağlantılar / Ends: DIN EN 1092-1
Face to Face Dimensions: EN 558-1

CODE IMPA	DN	L	Kb	h	f	ØD	b	ØK	H	ØN	ØF	H	ØG	ØS
756700	15	130	150	80	2	95	14	65	4	14	46	70	36	M6
756701	20	150	150	85	2	105	16	75	4	14	56	80	42	M6
756702	25	160	185	90	2	115	16	85	4	14	65	85	42	M6
756703	32	180	240	100	2	140	16	100	4	18	76	90	50	M6
756704	40	200	280	120	3	150	16	110	4	18	84	100	50	M6
756705	50	230	280	125	3	165	18	125	4	18	99	115	70	M8
756706	65	290	330	150	3	185	18	145	4	18	118	145	70	M8
756707	80	310	400	160	3	200	20	160	4	18	132	160	102	M10
756708	100	350	460	175	3	220	20	180	4	18	156	180	125	M12
756709	125	400	460	200	3	250	22	210	4	18	184	220	125	M12
756710	150	450	670	265	3	285	22	240	4	22	211	300	125	M12
