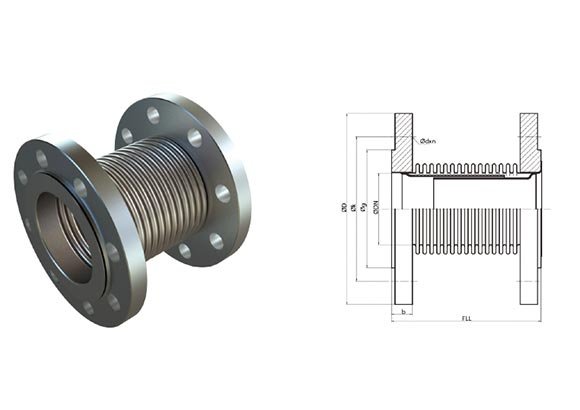

Metal Körüklü Kompansatör / Metal Bellow Expansion Joint

Basınç / Pressure: PN16/PN25/PN40
Sıcaklık / Temperature: –800°C / +427°C
Genleşme / Expansion: 30mm (–20;+10), 60mm (–40;+20)

L0: 30mm/60mm Genleşme İçin Toplam Boy
L0: Overall Length for 30mm or 60mm

CODE IMPA	DN	ØD	Øk	Øg	Øb	Ødxn	L₀: 30mm		L₀: 60mm		KG
							FLL	KBL	FLL	KBL	FLL	KBL
735141	25	115	85	68	16	14x4	120	170			2	0,20
735142	32	140	100	78	16	18x4	120	170			3,3	0,43
735143	40	150	110	88	16	18x4	120	170			3,9	0,60
735144	50	165	125	102	18	18x4	120	170			4,6	0,76
735145	65	185	145	122	18	18x4	120	170	180	230	6	1,1
735146	80	200	160	138	20	18x8	120	190	180	230	6,7	1,5
735147	100	220	180	158	20	18x8	130	190	190	260	8,2	2,2
735148	125	250	210	188	22	18x8	140	200	190	260	10,4	2,6
735149	150	285	240	212	22	22x8	140	200	200	280	15,6	3,4
735150	200	340	295	268	24	22x12	140	200	200	280	19	4,8
735251	250	405	355	320	26	26x12	150	200	210	280	21,4	10,74
