Sürgülü Vana PN10-PN16 (DIN 3216) / Gate Valve PN10-PN16 (DIN3216)

Ürün Detayları

Uygulama Alanları:

Sıcak ve Soğuk Su Sistemleri / Hot and Cold Water Systems
Sıvı Yakıt Tesisatları / Liquid Fuel Installation
Asit ve Alkali Özelliği Bulunmayan Yanıcı Olmayan Akışkanlar /
Fluid Excluding Acid & Non-Flammable Fluids

Çalışma Sıcaklığı:

Çalışma Sıcaklığı / Working Temp.: –10°C / +120°C
Çalışma Basıncı / Working Pressure: PN10
Face to Face Dimensions: TS EN 558-1
Testler / Tests: TS EN 12266-1

Teknik Özellikler:

Bağlantılar / Ends: DIN 1092-2

Sürgülü Vana PN10-PN16 (DIN 3216) / Gate Valve PN10-PN16 (DIN3216)

PARÇA ADI	PART NAME	MALZEME / MATERIAL
GÖVDE	BODY	GG25/GGG40/RG5-10
SİT	SEAT	BRASS / BRONZE
SÜRGÜ	WEDGE	GG25/GGG40/RG5-10
MİL	STEM	STAINLESS STEEL / MS58
CONTA	GASKET	NBR / VITON
KAPAK	BONNET	GG25/GGG40/RG5-10
HENDİL	HANDWHEEL	GG20 / RG5-10

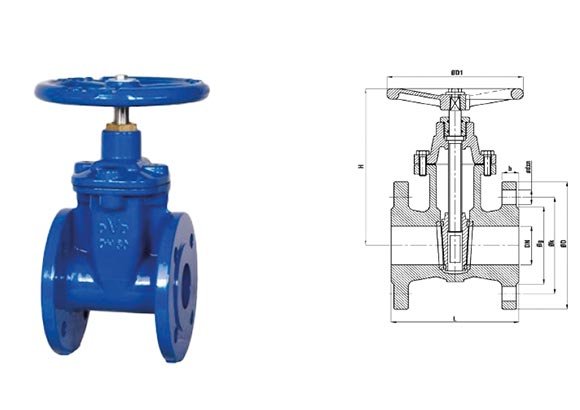

CODE IMPA	DN	OD	PN10			PN16
CODE IMPA	DN	OD	L	PCD	HOLES	OD	L	PCD	HOLES
755601	40	150	140	85	4X19	150	140	85	4X19
755602	50	165	150	90	4X19	165	150	90	4X19
755603	65	185	170	100	4X19	185	170	100	4X19
755604	80	200	180	110	8X19	200	180	110	8X19
755605	100	220	190	130	8X19	220	190	130	8X19
755606	125	250	200	150	8X19	250	200	150	8X19
755607	150	285	210	170	8X23	285	210	170	8X23
755608	200	340	230	200	8X23	340	230	200	8X23
755609	250	395	250	225	12X23	405	250	225	12X23
755610	300	445	270	280	12X23	460	270	280	12X23
