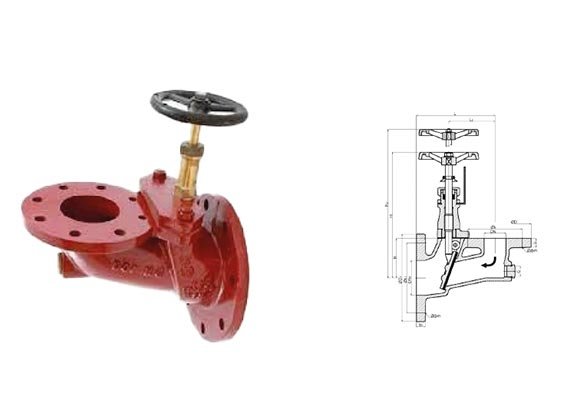

Tuvalet Çalparası-Fırtına Vanası (Gönye Tip) / Storm Valve (Angle Type)

Ürün Detayları

Teknik Özellikler:

Dizayn / Design: DIN HNA SR6
Bağlantılar / Ends: Flanş EN1092-3/A (DIN 2501) / Flanges EN1092-3/A (DIN 2501)
Çalışma Basıncı / Working Pressure: PN4 to PN10
Çalışma Sıcaklığı / Working Temp.: –10°C / +60°C
Flanş Seçenekleri / Flange Options: ANSI Veya JIS Özel Flanş Yapılabilir.
Special Flange Drilling Acc. to ANSI or JIS

Tuvalet Çalparası-Fırtına Vanası (Gönye Tip) / Storm Valve (Angle Type)

PARÇA ADI	PART NAME	MALZEME / MATERIAL
GÖVDE	BODY	GGG40.3/BRONZE
KLAPE	DISC	RG5
CONTA	GASKET	NBR
KLAPE AĞIRLIK	DISC WEIGHT	GGG40.3
PİM & KOPİLYA	PIN & KOTTER PIN	CuZn39Pb3
MERKEZLEME PİMİ	CENTER PIN	CuZn39Pb3
CONTA	GASKET	KLINGERIT
KAPAK	BONNET	GGG40.3/BRONZE
CİVATA	BOLT	8.8 STEEL
MİL	STEM	AISI 420

CODE IMPA	DN	DN₁	D	D₁	k	k₁	b	b₁	L	L₁	H	H₁	Ødxn	Ød₁xn	G	KG
754277	50	80	165	200	125	160	20	20	180	96	90	290	18x4	18x8	3/4”	12,5
754277	65	100	185	220	145	180	20	22	200	107,5	100	295	18x4	18x8	3/4”	16
754277	80	125	200	250	160	210	20	22	215	129	108	305	18x8	18x8	3/4”	20
754277	100	150	220	285	180	240	22	24	250	145	130	340	18x8	22x8	1”	27,5
754277	125	175	250	315	210	270	22	24	290	177	152	400	18x8	22x8	1”	37
754277	150	200	285	340	240	295	24	26	330	199	176	425	22x8	22x8	1”	52
