Çift Flanşlı Kelebek Vana / Double Flanged Butterfly Valve

Ürün Detayları

Uygulama Alanları:

SU, DENİZ SUYU, ATIK SU, HAVA, YAĞ, TOZ, GAZ vb.
WATER, SEA WATER, WASTE WATER, AIR, OIL, DUST, GAS etc.

Çalışma Sıcaklığı:

Conta Tipi / Gasket Type	Sıcaklık Aralığı (°C) / Temperature Range
NBR	-10°C ~ +82°C
EPDM	-10°C ~ +110°C

Teknik Özellikler:

ISO 7005-2 / EN 1092-2

PN16

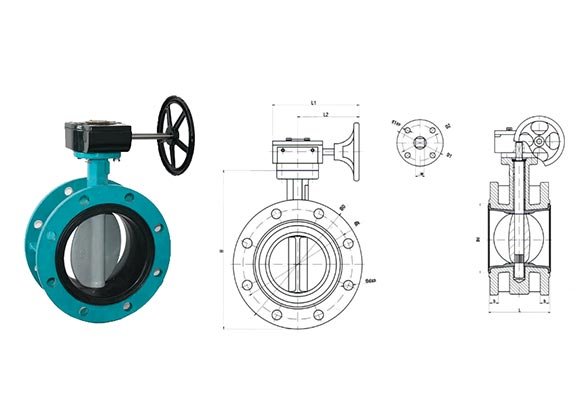

Çift Flanşlı Kelebek Vana / Double Flanged Butterfly Valve

Parça Adı	Part Name	Malzeme / Material
Gövde	Body	GGG40
Uzun Burç	Long Bushing	GGG40
Mil	Stem	AISI 416
Conta	Gasket	NBR
Klape	Disc	Alu-Bronze
Kısa Burç	Short Bushing	PTFE
Oring	O Ring	NBR
Pul	Washer	GR.33
Segman	Circlip	GR.33
Dişli Kutusu	Gear Boxes	Steel
Civata	Bolt	Steel

CODE IMPA	DN	ØD	Øk	H	d	L	L1	ød×n	D1	D2	W	ød1×n	h	G	KG
752311	50	165	125	203	99	112	160	18×4	65	50	9	7×4	23	70	11
752312	65	185	145	223	118	116	160	18×8	65	50	9	7×4	23	70	13,5
752313	80	200	160	245	132	118	160	18×8	65	50	9	7×4	23	70	14
752314	100	220	180	269	156	127	160	18×8	90	70	11	10×4	23	70	17,5
752315	125	250	210	295	184	140	160	18×8	90	70	14	10×4	25	70	22
752316	150	285	240	333	211	140	160	22×8	90	70	14	10×4	25	70	25,5
752317	200	340	295	375	266	152	160	22×12	125	102	17	12×4	30	75	39,5
752318	250	405	355	433	319	165	255	26×12	125	102	22	12×4	38	75	52,5
752319	300	460	410	503	370	178	260	26×12	125	102	22	12×4	38	75	67
–	350	520	470	589	429	190	260	26×16	150	125	22	12×4	44	75	91
–	400	580	525	640	480	216	310	30×16	175	140	27	18×4	50	90	141
–	450	640	585	720	530	222	310	30×20	175	140	27	18×4	52	90	182
–	500	715	650	785	582	229	310	33×20	175	140	36	18×4	57	90	200
–	600	780	725	940	720	267	256	31×20	210	165	36	22×4	70	125	350
–	700	895	840	1070	794	292	337	31×24	300	254	46	18×8	66	149	375
–	800	1015	950	1150	871	318	359	33×24	300	254	46	18×8	66	155	400
–	900	1115	1050	1323	1001	330	359	34×28	300	254	60	18×8	90	155	700
–	1000	1230	1160	1425	1080	410	359	36×28	300	254	60	18×8	90	155	850
